仰臥位用負荷量可変式エルゴメータ [ てらすエルゴ4 ] 登場

てらすエルゴ4の特徴

新たに開発した揺れ対策のオプション品に対応しております。オプションは「移動式固定台」「汎用式固定台」「傾斜式固定台」の３種類に対応しております。オプション品を使用することで、使用中の揺れを軽減することができます。

注）従来型のTE75、TE2-20、TE2-70、TE3-20、TE3-70には上記新オプションは対応致しません。

正確な負荷調整設計

①低負荷タイプ(TE4-20)

3W～20Wまでの7段階

②高負荷タイプ(TE4-70)

20W～70Wまでの7段階

負荷調整設計のイメージ

コンパクト設計

ベッドへの上げ下ろしなど持ち運びを考えて、質量を8.0kgにしました。
長期間使用可能

負荷調整にマグネットブレーキを採用することで、長期間使用を可能にしました。
安定性設計

ベッド上使用でも、揺れが少なくズレない設計にしました。

（※注：高負荷の場合は揺れを抑えるためのオプション固定補助版・マットをご使用ください。）

製品写真

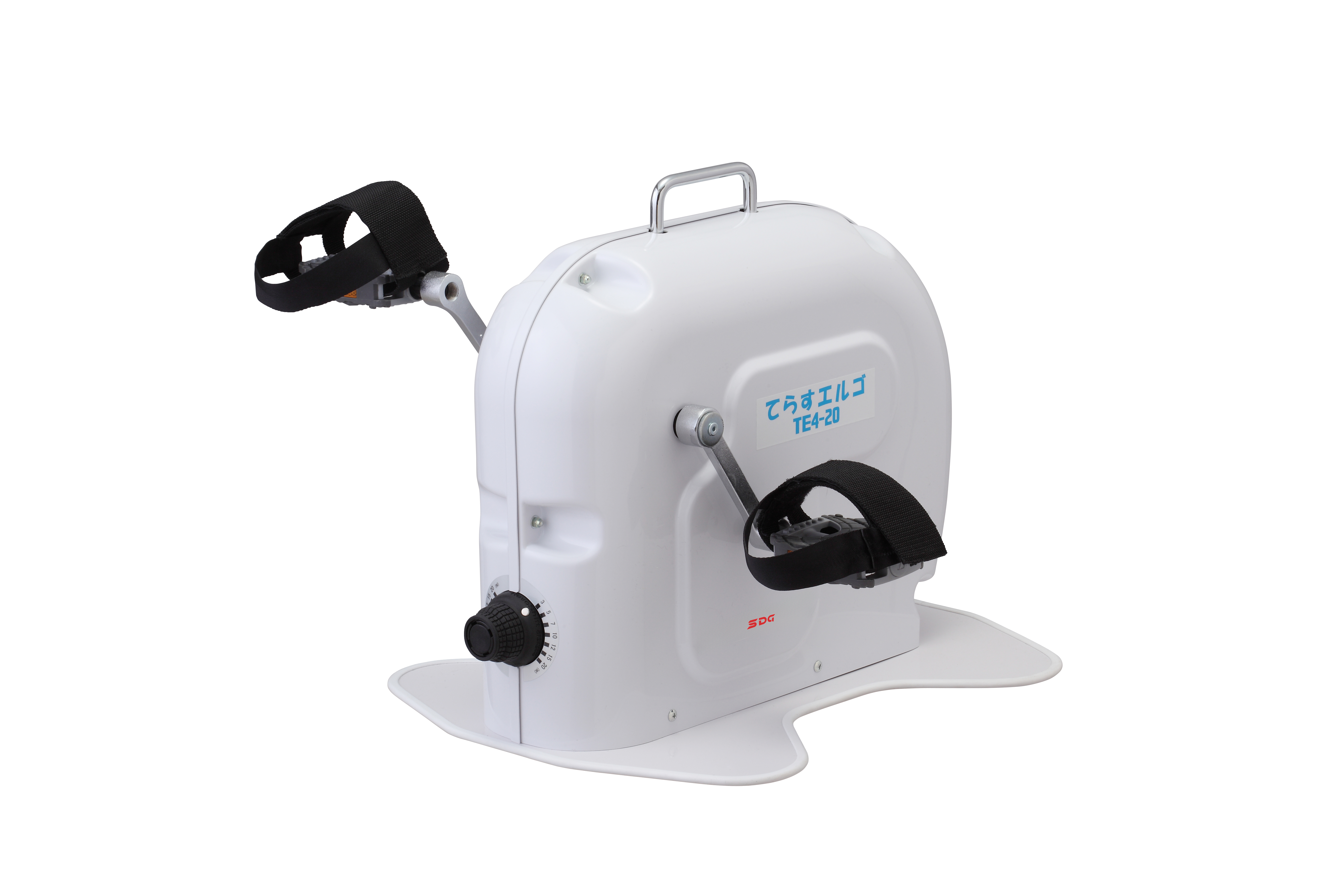

　　　　　TE4-20（低負荷タイプ）

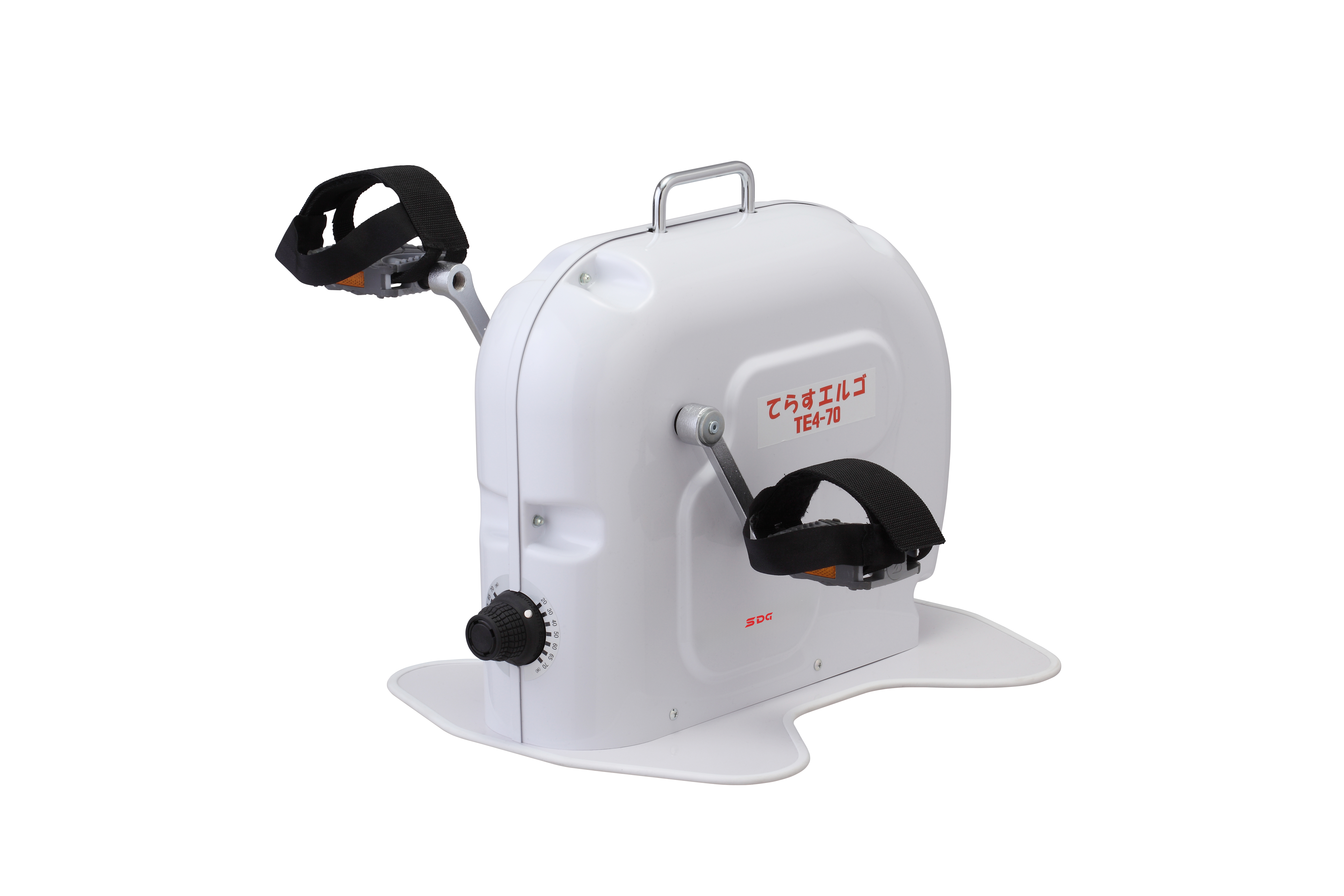

　　　　　TE4-70（高負荷タイプ）

負荷調整機能（7段階）

負荷量（W）：ペダル回転数（60min^-1時）

TE4-20	3	5	7	10	12	15	20
TE4-70	20	30	40	50	60	65	70

負荷調整ダイヤルを回し、3W～20W(低負荷用)、20W～70W(高負荷用)までの7段階の調整が可能

負荷調整ダイヤルのイメージ
　　（左）TE4-20　　　　　　（右）TE4-70

使用例

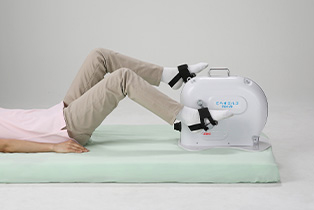

　　　　　　　　仰臥位での使用例
　　　　　　　　座位での使用例

商品概要

仕様

品名	負荷量可変式エルゴメータてらすエルゴ4
形式	TE4-20
形式	TE4-70
寸法	B454×L503×H442（mm）
最大負荷量	20W:ペダル回転数(60min^-1時)
最大負荷量	70W:ペダル回転数(60min^-1時)
負荷範囲	3～20W(7段階)
負荷範囲	20～70W(7段階)
質量	8.0kg
付属品	取扱説明書、ペダルカバー
オプション	固定板、移動式固定台、汎用式固定台、傾斜式固定台、TE de運動管理

オプション品

固定台（フットボードのあるベッド対応）

品名	移動式固定台	汎用式固定台	傾斜式固定台
形式	TE-CAR	TE-ANY	TE-SLP
オプション品
特長	①揺れが軽減 ②移動は容易 ③設置が容易 ④分離タイプ	①揺れが軽減 ②設置が容易 ③省スペース対応	①揺れが軽減 ②傾斜角度１５° ３０° ③設置が容易 ④省スペース対応
重量(kg)	フレーム部/4.5kg キャスター部/4.1kg	2.0kg	6.0kg
使用イメージ

※１．従来品の「てらすエルゴⅢ」には上記のオプション品は取付け出来ません。

※２．移動式固定台、汎用式固定台はフットボートもしくは壁に当ててご使用ください。

固定台（フットボードのないベッド対応）

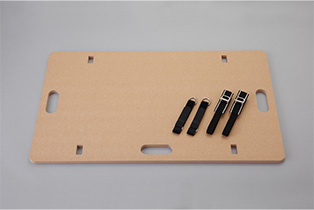

固定板（フットボードのないベッド対応）

上肢用ハンドル

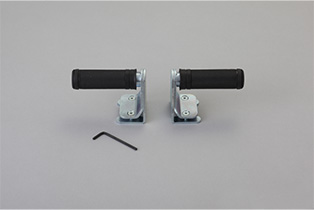

アーム

てらすエルゴ専用アプリ（データ管理）

※TE de 運動管理はオプションとなります。

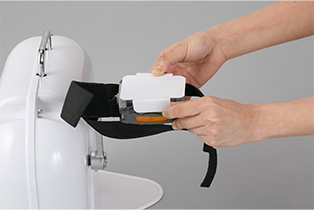

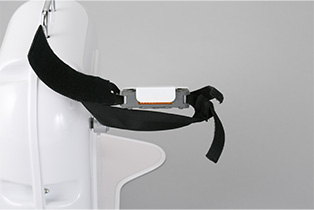

てらすエルゴに付属するペダルカバーにつきまして

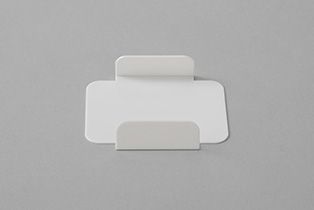

てらすエルゴ本体に同梱されている白いプラスチックの部品はペダルカバーです。

用途

白癬菌等感染防止の観点からペダルカバーを付けてのご使用を推奨しております。
＊ペダルのまま漕いでしまいますと、白癬菌(水虫)が発生してしまう恐れがある為。
＊ペダルにつきましては使用者間での白癬菌感染防止の為、使用後はアルコールティッシュ等で拭いて清潔にご使用いただくようお願いいたします。
素足でペダルを漕ぐ際に足の裏に痛みや違和感を感じられる場合により安心して漕いでいただくための部品です。
